我覺得這招很好用喔!!

這個用在很多地方!!之前老師教的超好用的簡單的小技巧

雖然簡單可是有些人卻會忽略

有時在圓的的某些角度都需要用到建構線的角度(A):指定角度這招很好用跟二等分(B):角平分線

當初在做TQC的時候有些圖都要靠這招

這招也還好用CAD的計算機!!!

簡單介紹一下:

(1)

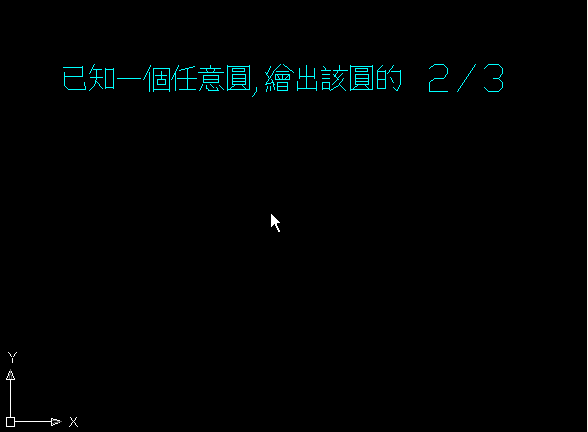

已知任一圓A,繪出同圓心半徑為A的2/3
指令
'CAL
RAD*2/3



(2)

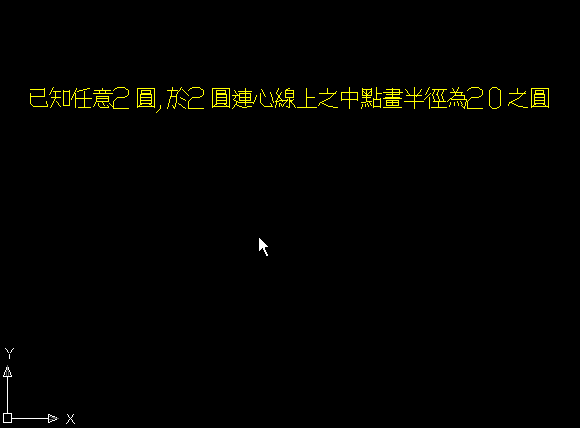

已知任意2圓,於2圓連心線上之中點繪出半徑20之圓
指令
'CAL
(CEN+CEN)/2

(3)

已知兩任意線段,於兩線段端點間之交點處繪制所需的圓
指令
'CAL
ille

計算機真的很好用它可以在很多需要算的地方!!許多需要精密需要算的地方都可以快速算出來!!

像在這張圖

他是TQC題目203為例
'CAL配合RAD指令
簡單的說就是當你在劃圖時
忽然需要某地方的弧,
但卻又不知道他的半徑.或是它的半徑有很多小數點
使用'CAL配合RAD指令會直接抓取你所選擇的弧

簡單又快速!!!!!還有許多TQC的圖都會用到喔!!!

這兩招真的很好用!!這是小彬彬老師有教的小技巧^^~真是好用的小技巧

許多人對"scale"的印象只在放大縮小，但是從來沒有深入了解其特別的地方。在"scale"指令下，有兩個選項，一般人很少在注意它，那就是[複製(C)/參考(R)]，這兩個選項何時會用到它呢?

第一個"複製" 是你在放大物件的同時，保留現有的物件。舉例來說：

第二個"參考" 當你無法給一個正確的比例時，這是一個蠻不錯的功能。舉例來說：

首先畫一個直徑 100的圓，在圓的內部畫一個 1:2 的矩形，利用"參考"這個選項，將 1:2 這個矩形放大到剛好四個角座落在圓周上。

往後我還會努力學習更多有關CAD的小技巧!!跟大家分享~

再過一段時間我會PO有關TQC-2D的題目的做法!!!

也希望大家給我更多指教!!!!!!!
