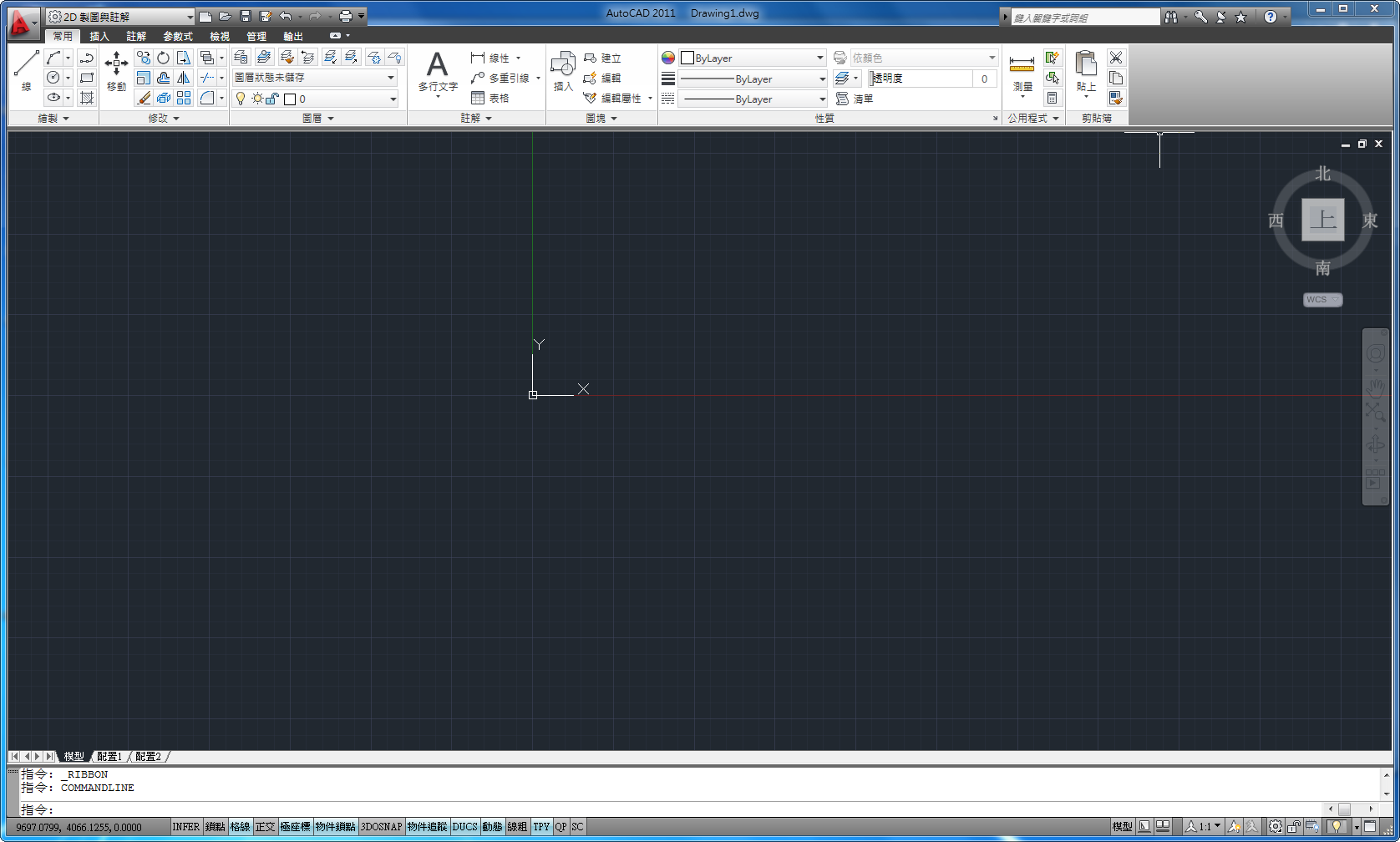

這是目前2011的介面
以下是常存檔類型
|
AutoCAD 的檔案類型 |
|
|
附檔名 |
說明 |
|
*.ac$ |
圖形儲存檔 |
|
*.bak |
DWG圖形備份檔 |
|
*.dwg |
圖形檔 |
|
*.dwt |
圖形樣板檔 |
|
*.sv$ |
自動儲存檔 |
以下都是比較常用的指令
|
快捷鍵 |
執行指令 |
指令說明 |
|
A |
ARC |
弧 |
|
AR |
ARRAY |
陣列 |
|
C |
CIRCLE |
圓 |
|
CHA |
CHAMFER |
倒角 |
|
CO或CP |
COPY |
複製 |
|
DO |
DONUT |
環 |
|
EX |
EXTEND |
延伸 |
|
F |
FFILLET |
圓角 |
|
L |
LINE |
畫線 |
|
LEN |
LENGTHEN |
調整長度 |
|
LI |
LIST |
查詢物件資料 |
|
M |
MOVE |
移動物件 |
|
MI |
MIRROR |
鏡射物件 |
|
O |
OFFSET |
偏移複製 |
|
POL |
POLYGON |
繪製正多邊型 |
|
QC |
QUICKCALC |
計算機 |
|
RE |
REGEN |
重生 |
|
REC |
RECTANG |
繪製矩形 |
|
REG |
REGION |
2D面域 |
|
RO |
ROTATE |
旋轉 |
|
S |
STRETCH |
拉伸 |
|
SC |
SCALE |
比例縮放 |
|
T |
MTEXT |
多行文字寫入 |
|
TR |
TRIM |
修剪 |
|
X |
EXPLODE |
炸開 |
|
XL |
XLINE |
建構線 |

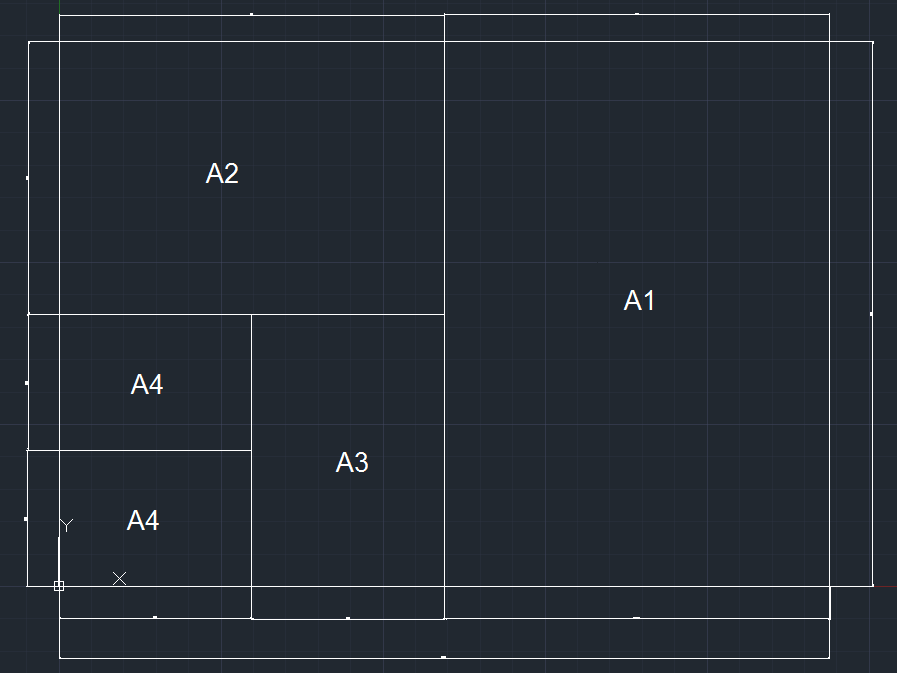

常用指令學完之後,我們就要來了解一下圖紙大小!!
這個是國際標準公制圖紙規格表
|
圖紙規格 |
長度 |
寬度 |
記憶方式 |
備註 |
|
A0 |
1189 |
841 |
|
|
|
A1 |
841 |
594 |
A0圖紙對折一半 |
小數點捨棄 |
|
A2 |
594 |
420 |
A1圖紙對折一半 |
小數點捨棄 |
|
A3 |
420 |
297 |
A2圖紙對折一半 |
AutoCAD公制預設值 |
|
A4 |
297 |
210 |
A3圖紙對折一半 |
|
另外在繪圖中物件鎖點是很重要的工具

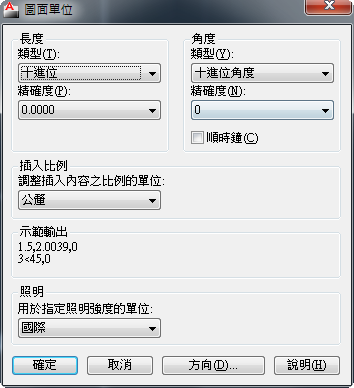

在繪圖時候給的尺寸所需要的單位
這個單位有精準度的問題
要在單位格式(UN)裡面先修改
